TMSI DIC-3D 全場應變測量系統

1. 概述

        TMSI DIC-3D 旨 在 提 供 一 種 利 用 數 字 圖 像 相 關 性 (Digital Image Correlation ,DIC)技術全場應變的方法。TMSI DIC 全場應變測量系統能夠在各種復雜的測試環境下，分析材料的力學性能和全場應變，可以代替?zhèn)鹘y(tǒng)的測量方式，實現實時的三維全場域、部分場域變形分析。目前 DIC 廣泛應用于材料研究、力學性能測試、航空航天、汽車、輪胎制造等行業。

2. 原理

        DIC 技術基于物體變形前后的圖像對比，通過計算機視覺和圖像處理技術，對圖像中的像素進行跟蹤和分析，計算出物體表面的全場應變。采用高分辨率相機和專用照明系統獲取物體變形前后的圖像，利用高級圖像處理算法對圖像進行分析，實現全場應變的高精度測量。

3. 主要技術參數

3.1相機分辨率: 2Mp，5Mp或12-100Mp（選配）

3.2最大支持幀率：155Hz，165Hz或450Hz（依據選配的相機）

3.3 面內位移精度：0.00005* FOV

3.4 面外位移精度（3D）：0.00001 * FOV

3.5 微應變：10με

3.6 應變范圍：0.005% to>2000%

3.7 測量區域范圍：10^-9 to 10²m

3.8 其他：系統參數可根據 應用場景定制

4. 使用場景

4.1根據不同場景制定不同的解決方案

4.2支持室內或者室外場景搭建

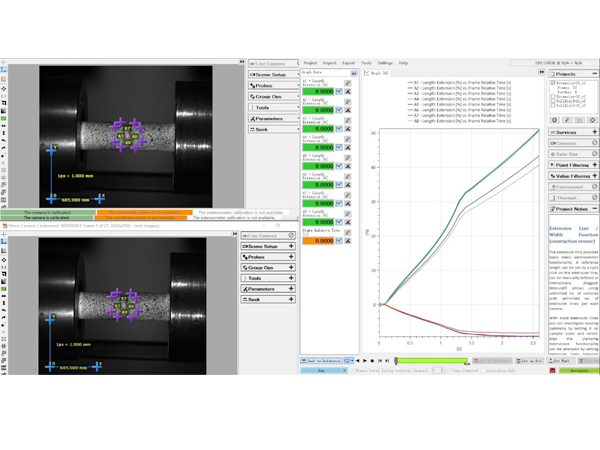

4.3材料力學、高溫、低溫性能場景使用

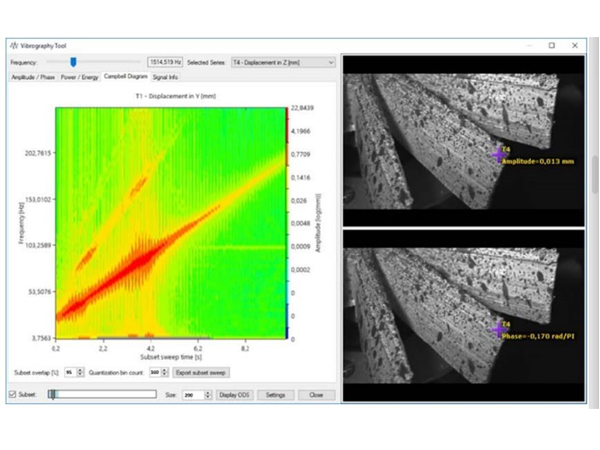

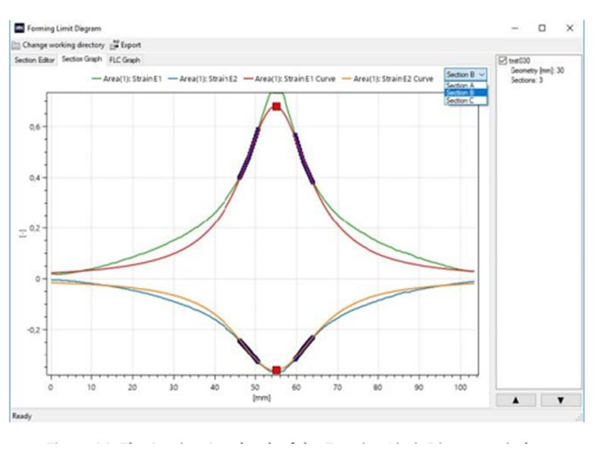

4.4全場域振動、位移、應變、形變形貌變化等

4.5與三維 CAD、CAE、CAM 緊密結合，實現動態、靜態性能分析

5. 系統組成

    設備的組成分為軟件和硬件兩部分：

    軟件：分析軟件、控制系統、附加模塊

    硬件：采集相機、支撐三腳架、雙機位云臺板、照明組件、標定組件、系統附件等。
